PORFOLIO CONSTRUCCIÓN I
PRÁCTICA 2
GIMNASIO 704
Emplazamiento: Polígono industrial de Barberà del Vallès
Situación: Patio del centro de educación infantil "El Bosc"
Programa: Gimnasio aislado del edificio de aulas con vestuarios y pista polideportiva.
Arquitecto: H Arquitectes
Superficie: 450m2
Año: 2007
Gimnasio 704
Imágenes procedentes de Imagen procedente de http://www.harquitectes.com


Emplazamiento del edificio
Imágenes procedentes de www.google.es/maps.

FOTOS GENERALES DEL EDIFICIO

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com

Imagen procedente de http://www.harquitectes.com
ESTRUCTURA DEL EDIFICIO
El sistema estructural del Gimnasio 704 se basa en el uso de prefabricados ligeros, con el objetivo de reducir el tiempo de ejecución del proyecto, el consumo de energia y evitar problemas con los cimientos, ya que el terreno se encuentra en una zona de riera rellena de materiales de baja resistencia y cohesión.
Forma: El edificio es estrecho y largo, con un gran espacio polivalente, una zona de vestuarios y un porche. La cubierta es inclinada de este a oeste, de una altura de 6m a 3,5m.
Materiales:
- Madera: Panel microlaminado LVL tipo Kerto (elementos lineales de la estructura y revestimiento del edificio).
- Policarbonato: Panel de policarbonato multicelular 343 de "gallina" (piel exterior del edificio).
- Acero: Omegas galvanizadas como soporte de los paneles de policarbonato, anclajes mecánicos de los pilares a los cimientos y tornillos de unión entre vigas y pilares.




Los paneles de madera son microlaminados no solo para asegurar la máxima resistencia a los esfuerzos de la madera, sino porque el hecho de ser laminada permite hacer formas muy concretas con la madera sin la necesidad de encontrar un tronco de arbol con la forma o tamaño adecuado, que además jamás ofreceria la uniformidad que ofrece un panel microlaminado. Estos forman pórticos que disminuyen de altura a lo largo de la cubierta del edificio, colocados en sentido transversal al eje principal del edificio. Veamos sus elementos en detalle:
1. Viga de madera microlaminada de tipo LVL con tratamiento insecticida y fungicida. Sección: 75x400mm
2. Pilar de madera microlaminada de tipo LVL. Componentes:
2.1. Dos paneles de sección 45x400mm que abrazan la viga
2.2. Dos elementos lineales de sección 75x75mm que se encuentran entre ambos paneles, y que realizan la mayor parte del esfuerzo del pilar.

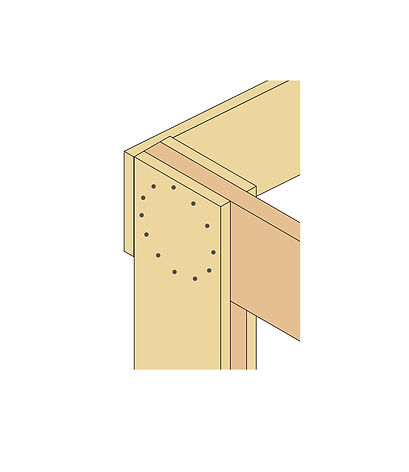

3. Anillo de tornillos que ejercen de anclaje mecánico entre la viga y el pilar.
4. Viga longitudinal de sección 45x400mm que arriostra todos los pórticos.
1
2.1
2.2
3
4
5. Anclaje mecánico de acero que une el pilar de madera a los cimientos, manteniendo la separación necesaria entre ambos elementos para evitar problemas de absorción de humedad.
6. Zapata corrida de pilar a pilar que arrisotra perimetralmente todo el edificio para asegurar su correcto asentamiento y cohesión.
6
5


Elementos que componen todo el edificio. Imagen procedente de www.tectonicablog.com

Unión entre elementos horizontales, verticales y cimientos. Imagen procedente de www.tectonicablog.com
IMÁGENES DE LA MAQUETA

No mantiene las proporciones generales del edificio en cuanto a ancho y alto, pero los elementos en detalle, a 1:10, sí mantienen la proporción entre ellos.

Los dos paneles de madera esconden dos barras, que refuerzan el interior del pilar.

Directamente anclado a la estructura mediante omegas de acero galvanizado, una serie de placas de policarbonato le dan un efecto translúcido al edificio



PLANOS DEL EDIFICIO

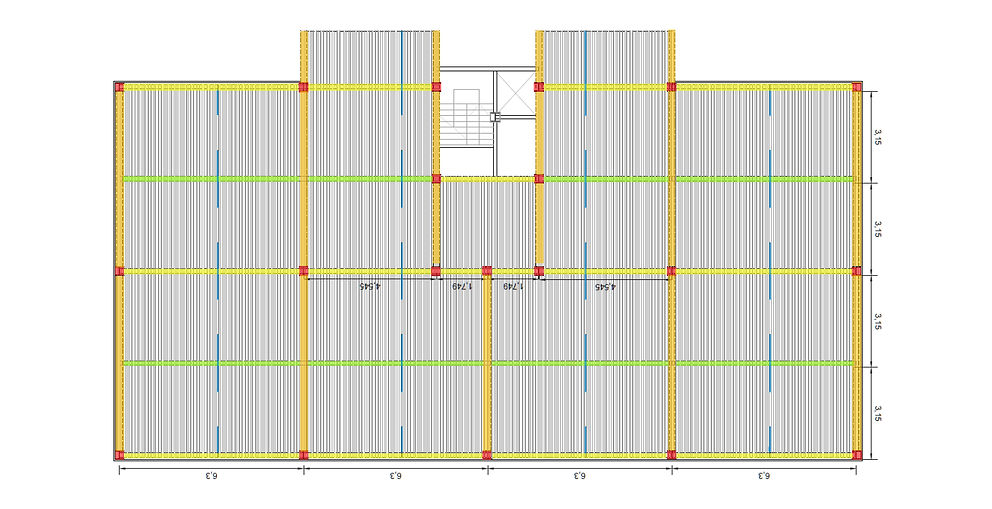

PLANTA DE LA ESTRUCTURA DEL EDIFICIO
COTAS DE LA ESTRUCTURA DEL EDIFICIO

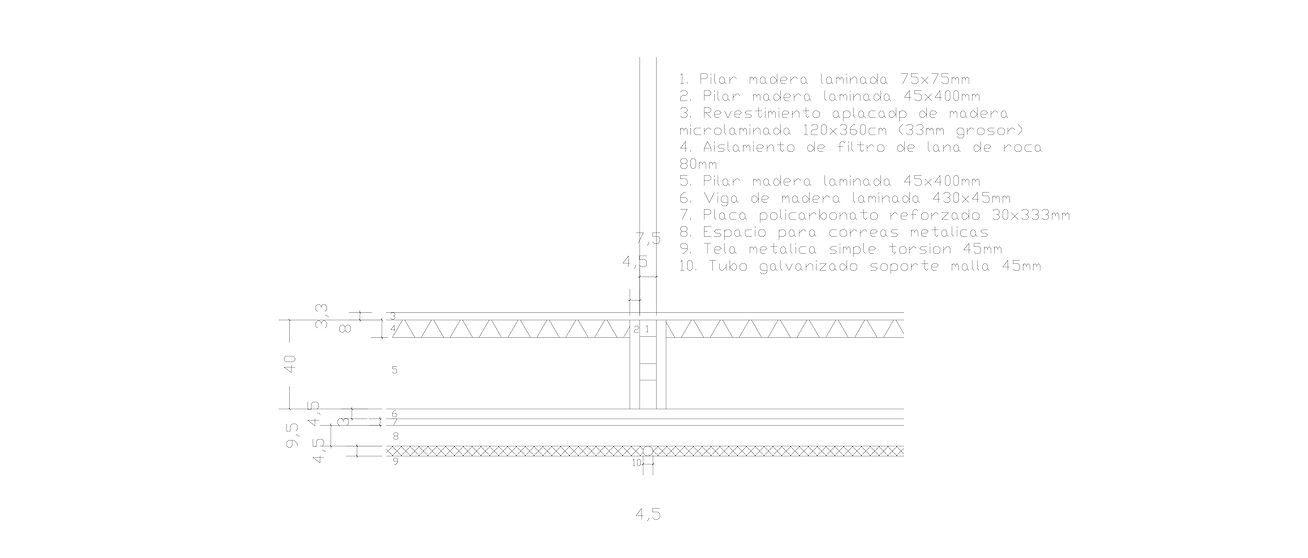

DETALLE DE FACHADA

COTAS DE LA ESTRUCTURA DEL EDIFICIO
La cubierta se compone de chapas grecadas colocadas sobre un rastrelado de madera de pino con listones colocados en cuadrícula cada 60 cm. Este rastrelado se apoya sobre una lámina impermeable transpirable, debajo de la cual hay una solera de tablón hidrofugado de aglomerado de madera, colocado sobre los pórticos.
ELEMENTOS ESTRUCTURALES DEL EDIFICIO
Vigas (azul)
Pilares (rojo): como se muestra en el detalle, los elementos que verdaderamente transmiten la gran mayoría de las cargas son las dos barras de sección cuadrada en el interior del pilar.
Vigas en voladizo (verde): pertenecen al porche de entrada al edificio.

SECCIÓN LONGITUDINAL Y BAJADA DE CARGAS
Las flechas azules muestran el esfuerzo que hacen tanto la viga longitudinal como los paneles de madera que revisten el interior del edificio por arriostrar y unir todos los pórticos.
Las flechas rojas, en cambio, hacen referencia al descenso de cargas.

AXONOMETRIA GENERAL
Elementos de la estructura que participan en el descenso de cargas.
Elementos de la estructura que la arriostran, que sirven de trava estructural.
Elementos de la estructura que simultáneamente participan en el descenso de cargas y arriostran.

SECCIÓN TRANSVERSAL
Las vigas, sometidas a flexión, transmiten las cargas a los pilares, sometidos a compresión, que entonces transmiten las cargas a los cimientos, donde estas se reparten por el terreno.
ANEXOS
FORJADO COLABORANTE

Jácenas de acero en forma de I
Vigas de acero en forma de I
Negativos metálicos
Jácenas de acero en forma de I
Pilares metálicos en forma de H
ELEMENTOS DEL FORJADO COLABORANTE
EJEMPLO 1
Forjado colaborante de chapa grecada, malla electrosoldada y capa de hormigón. Sustentado por una estructura porticada.
Límite del techo: posiblemente el contorno del forjado coincida con el perímetro del cerramiento de la planta. Por las características de la estructura portante, deducimos que la fachada (o el cerramiento perimetral) funciona como muro cortina o como cerramiento aclado a los pilares y jácenas exteriores.
Estructura vertical: Pilares HEB
Estructura horizontal: Jácenas IPN metálicas
Techo: reforzado con vigas transversales a la dirección de los surcos de la chapa, además de negativos de acero corrugado.



IMÁGENES EN DETALLE
FORJADO RETICULAR

IMÁGENES EN DETALLE


EJEMPLO 2
Forjado reticular bidireccional de hormigón armado con casetones aligerados de poliestireno expandido, soportado por una estructura de hormigón armado.
Límite del techo: en la planta, el límite del forjado coincide con el límite del edificio. Aun así, el hecho de que los pilares esten situados justo en el límite, nos lleva a pensar que probablmente el edificio tendrá algun tipo de fachada alrededor que no aparece en el plano, ya que los pilares necesitan protección a la intemperie.
Estructura vertical: Pilares de hormigón armado
Estructura horizontal: Zuncho perimetral, jácena de hormigón armado en la caja de escaleras, ábacos en las bases de los pilares y nervios de hormigón entre casetones.
Techo: al tratarse de un forjado bidireccional, los nervios de hormigón tejen una cuadrícula, dentro de la cual se colocan los casetones de porexpan que conforman las zona aligeradas del forjado.
Losa de hormigón
Jácena entorno caja de escaleras y ascensor
Nervios bidireccionales de hormigón armado
Casetones aligerados de porexpan
Pilares de hormigón armado
Zuncho perimetral
Ábaco
ELEMENTOS DEL FORJADO COLABORANTE
FORJADO DE PLACAS TT

Pilares de hormigón armado (25x25cm)
Muros de carga de hormigón armado (25cm)
Jácenas de hormigón armado (70/55x41cm)
Ascensor
Placas TT
Instalaciones
ELEMENTOS DEL FORJADO COLABORANTE
EJEMPLO 3
Forjado a base de placas TT prefabricadas.
Límite del techo: en la planta, el límite del forjado coincide con el límite del edificio. El hecho de que los pilares esten justo en el límite nos lleva a pensar que probablmente el edificio tendrá algun tipo de fachada alrededor que no aparece en el plano, ya que los pilares necesitan protección a la intemperie.
Estructura vertical: Pilares de hormigón armado mayoritariamente, y muros de carga en la zona en que las cargas transmitidas son mayores y existe la necesidad de aumentar la sección del elemento portante.
Estructura horizontal: Jácenas de hormigón armado.
Techo: Planchas prefabricadas en doble T que se unen entre ellas mediante solape y descargan en la jácena de hormigón asegurando la continuidad mecánica con la unión bidireccional de sus armaduras.
IMÁGENES EN DETALLE
